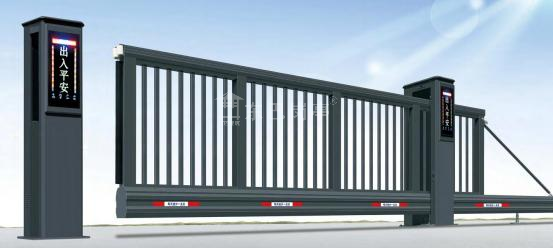

 电动悬浮门性能特点

♦    铝合金型材质，不易生镑，拼装结构，拆装方便；

♦    无轮无轨，悬空运行；

♦    可选永磁无刷控制系统或交流变频控制系统；

♦    可选永磁无刷电机或三相交流电机；

♦    产品带有红外防撞、防爬报警、防夹、前后防碰、紧急停止、手动离合、漏电保护等安全防护功能；

♦    电机带有过载、过热保护，延长电机使用寿命；

♦    门体可现场拆装，解决大型门体安装、运输难题；

♦    表面处理采用户外粉末静电工艺烤漆，具有优异防腐性、耐候性。

九鼎悬浮门性能特点

♦    门体为高强度铝合金材质，无焊接拼装结构；

♦    门体两片伸缩重叠并悬浮运行，减少缩位空间；

♦    产品整体集成包装出厂，现场无需拼装，安装方便；

♦    门体为齿轮条转动，首片门排联动为链条传动；

♦    产品采用高压永磁无刷电机，齿轮减速；

♦    采用无刷控制系统；

♦    门体两片联动，运行速度 24m/min(可调)；

♦    产品带有红外防撞、防爬报警、防夹、前后防碰、 电子离合、紧急停止

 虎踞永磁驱动系统

一、性能特点：

虎踞永磁驱动系统由电池组、控制板、永磁无刷电机、充电器以及相关 支架组成，另充电器安装于门尾横梁上，结构紧凑，九鼎一体化机头板均可安装 使用，各部件采用不同颜色搭配，使整个驱动系统极具科技感。

1、 电机：

(1) 无刷电机、减速机自主设计开模，九鼎技术。

(2) 采用齿轮减速，效率高，寿命长。

(3) 虎踞永磁电机，效率高，无噪音。

(4) 无刷电机智能调速，无轨门纠编能力强。

(5) 单、双电机采用卧式安装均可在九鼎一体化机头使用。

(1) 多种控制方式:包含板载按键、无线遥控、控制盒、RS485 通讯等多种方式 实现开、关、停等功能。

(2) 蓄电池驱动:采用DC21V－DC29V 给系统供电，社绝人或动物接触到门体可 能触电的风险。

(3) 多种应用模式:具备刷卡开门和地感关门相结合等应用模式，供用户选择使 用。

(4) 多重电机保护:具备超时停止、欠压保护等方式对电机的运行进行防护。

(5) 紧急联动功能:可在紧急情况下 (如消防) ，保持通行顺畅。

(6) 人机交互功能:控制板使用 LCD 显示屏,显示门体状态信息，方便识别与维 修；客户可依照相关操作说明,对控制板进行功能设置。

(7) 控制板上除门排线外其它均为端子接插连接，且每对端子为对应接插，不 易插错；

(8) 控制主板带有 LED 显示屏，显示产品运行状态及故障代码，如关门停止开 门等汉字提示且门体所有接线采用插接式，避免线路松动，并且主板具有消防联 动接 口。

(9) 防爬功能 (选配件) :视客户所需，装防爬收发器，关门到位后，如有人翻 越门排，则会立即报警。

(10) 防推功能：关门到位后，强行推开门体，则会立即报警。

(11) 防碰功能：采用先进的红外防碰技术，具有高抗干扰电路，防碰距离可调， 关门时当有人或车辆通过时自动返回开门一定的距离，确保人车安全。

(12) 防夹功能：采用干接点信号输入，关门时当有人或车辆通过时自动停止， 确保人车安全。

(13) 警灯控制：具有警灯的控制端 口，可外接DC12~30V 的警灯，实现开关门 的同步控制。

二、技术参数：

1、虎踞永磁电机技术参数：额定电压：  DC24V

额定输出功率：150W

额定转速: 1800r/min

环境温度：  -40℃~80℃

绝缘等级：  F 级

防护等级：  IP44

空载噪音：  ≤57dB

减速比：35：1

2、 电池组技术参数：

充电电源：输入 220V±20%；输出 29.6±10%、2A

工作电压:DC21V~DC29V

主板静态功耗:<3W

工作温度及湿度：－25℃至 65℃ ;  ≤90%

**输出负载功率:300W

锂离子电池电压：25.2V

锂离子电池容量：2.5Ah/63Wh(7S1P)；5.0Ah/126Wh(7S2P)

锂离子电池尺寸：215.5mm*150mm*68mm

锂离子电池重量：7S1P:0.7KG; 7S2P:1KG

锂离子电池输入：恒流恒压充电、充电限制电压 DC29V、充电电流≤2A

锂离子电池输出：19.6~29VDC、输出电流≤10A

锂离子电池完全充满时间：29V2A 充电时间为 3 个小时
